VALVE ARRANGEMENT IN HINDI
VALVE ARRANGEMENT
सामन्य तौर पर वाल्व हेड अथवा सिलिंडर ब्लॉक में लगाए जाते है वाल्व लगाने की विधि तथा उनके संचालन की वयवस्था इंजन बनाने वाली कम्पनीज अपने सुविधा के अनुसार रख़ती है
प्रकार :-
1 ) साइड वाल्व वयवस्था (SIDE VALVE ARRANGEMENT)
2 ) "L" टाइप वाल्व वयवस्था ("L" TYPE VALVE ARRANGEMENT)
3 ) "T" टाइप वाल्व वयवस्था ("T" TYPE VALVE ARRANGEMENT)
4 ) "F" टाइप वाल्व वयवस्था ("F" TYPE VALVE ARRANGEMENT)
5 ) ओवरहेड वाल्व वयवस्था (OVERHEAD VALVE ARRANGEMENT)
1 ) साइड वाल्व वयवस्था:- इसमें इनलेट तथा एग्जॉस्ट वाल्व को सिलिंडर ब्लॉक में लगाया जाता है इस वयवस्था में वाल्व सिलिंडर ब्लॉक में बनी साइड में उलटे फिट किये जाते है इंजन ब्लॉक में इनको सीट से चिपकाये रखने के लिए स्प्रिंग लगी होती है जिसे कैप तथा स्प्रिंग रिटेनर द्वारा लॉक कर दिया जाता है ये वाल्व इंजन के चलने पर CAM SHAFT की CAM LOBE द्वारा उठाये गए TAPPET से ऊपर उठकर खुलते है
2 ) "L" टाइप वाल्व वयवस्था:- इसमें भी इनलेट और एग्जॉस्ट वाल्व सिलिंडर ब्लॉक में ही लगाए जाते है
लेकिन सिर्फ एक तरफ इस कारन सभी वाल्व को खोलने के लिए एक ही CAM SHAFT का प्रयोग होता है इसके अलावा वाल्व खोलने के सभी अन्य भाग भी सिलिंडर ब्लॉक में ही फिट रहते है इसका
लेकिन सिर्फ एक तरफ इस कारन सभी वाल्व को खोलने के लिए एक ही CAM SHAFT का प्रयोग होता है इसके अलावा वाल्व खोलने के सभी अन्य भाग भी सिलिंडर ब्लॉक में ही फिट रहते है इसका
COMBUSTION चैम्बर छोटा ही रहता है जिसके कारन इसका प्रयोग डीज़ल इंजन में नहीं होता है
3 ) "T" टाइप वाल्व वयवस्था:- इस प्रकार के वाल्व वयवस्था में इनलेट वाल्व को सिलिंडर के एक तरफ और एग्जॉस्ट वाल्व को दूसरी तरफ लगाया जाता है इसमें दो CAM शाफ़्ट का प्रयोग किया जाता है जिसके कारण इसका ज्यादा प्रयोग नहीं होता है
4 ) "F" टाइप वाल्व वयवस्था :- इसमें इनलेट वाल्व "L" वाल्व वयवस्था के अनुसार ही सिलिंडर ब्लॉक में लगा होता है लेकिन एग्जॉस्ट वाल्व को "I" टाइप वाल्व वयवस्था के अनुसार सिलिंडर हेड में लगाया जाता है इसमें सामान्य रूप से एक ही CAM शाफ़्ट का प्रयोग किया जाता है परन्तु कुछ इंजन में दो CAM शाफ़्ट का प्रयोग किया जाता है

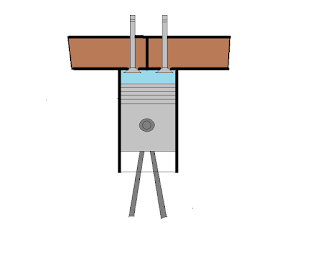

5 ) ओवरहेड वाल्व व्यववस्था :- इसे "I" हेड वाल्व व्यववस्था भी कहा जाता है इसमें दोनों वाल्व सिलिंडर हेड में लगाए जाते है इसमें एक ही CAM शाफ़्ट का प्रयोग किया जाता है खोलने व बंद करने के लिए इसके लिए दो अतिरिक्त भागो की आवसक्ता होती है 1) पुश रोड 2) रॉकर
